В сфере современного производства пятиосные позиционеры стали незаменимыми инструментами, обеспечивающими беспрецедентную гибкость и точность в различных промышленных применениях, особенно в процессах сварки, механической обработки и сборки. Меня, как ведущего поставщика пятиосных позиционеров, часто спрашивают о системах управления, используемых в этих современных машинах. В этом блоге я углублюсь в типы систем управления, обычно используемых в пятиосных позиционерах, и их значение.
1. Системы управления с разомкнутым контуром.
Системы управления с разомкнутым контуром представляют собой самый основной тип механизма управления, используемый в пятиосных позиционерах. В системе с разомкнутым контуром контроллер отправляет команду приводу (например, двигателю), не получая никакой обратной связи о фактическом положении или характеристиках позиционера. Система работает на основе заранее определенных входных данных, предполагая, что привод будет реагировать точно так, как ожидалось.
Одним из основных преимуществ систем управления с разомкнутым контуром является их простота и экономичность. Они относительно просты в установке и обслуживании, что делает их популярным выбором для применений, где высокая точность не является главным приоритетом или где нагрузка и условия эксплуатации относительно стабильны. Например, в некоторых простых задачах сварки, когда заготовка имеет постоянную форму и траектория сварки четко определена, пятиосный позиционер с разомкнутым контуром управления может работать адекватно.
Однако системы с открытым контуром также имеют существенные ограничения. Поскольку у них нет обратной связи, они не могут компенсировать ошибки, вызванные такими факторами, как механический износ, изменения нагрузки или внешние возмущения. Со временем это может привести к неточностям в позиционировании, что может повлиять на качество конечного продукта. В результате системы управления с разомкнутым контуром менее подходят для сложных приложений, требующих высокого уровня точности и повторяемости.
2. Замкнутые системы управления.
С другой стороны, системы управления с замкнутым контуром предназначены для преодоления ограничений систем с разомкнутым контуром за счет включения механизмов обратной связи. В системе с замкнутым контуром датчики используются для измерения фактического положения, скорости или других соответствующих параметров пятиосного позиционера. Затем контроллер сравнивает измеренные значения с желаемыми значениями и соответствующим образом корректирует выходную мощность привода, чтобы минимизировать ошибку.
Существует несколько типов датчиков, обычно используемых в системах управления с обратной связью для пятиосных позиционеров. Энкодеры широко используются для измерения углового положения и скорости двигателей. Они обеспечивают обратную связь с высоким разрешением, позволяя контроллеру точно регулировать движение позиционера. Кроме того, линейные энкодеры можно использовать для измерения линейного смещения, что особенно полезно в приложениях, связанных с линейным перемещением позиционера.
Другим важным типом датчика является тензодатчик, который может измерять силу или крутящий момент, приложенные к позиционеру. Контролируя нагрузку, контроллер может обнаружить любые ненормальные условия, такие как чрезмерные силы, которые могут указывать на проблемы с заготовкой или процессом позиционирования. Это позволяет системе предпринимать корректирующие действия, такие как снижение скорости или корректировка положения, чтобы предотвратить повреждение оборудования и обеспечить качество работы.
Системы управления с замкнутым контуром имеют ряд преимуществ по сравнению с системами с разомкнутым контуром. Они обеспечивают более высокую точность и повторяемость, поскольку могут непрерывно регулировать движение позиционера для компенсации ошибок. Они также более надежны и могут работать в более широком диапазоне условий эксплуатации, включая изменения нагрузки и внешние воздействия. Однако системы с замкнутым контуром более сложны и дороги, чем системы с разомкнутым контуром, поскольку требуют дополнительных датчиков и более сложных алгоритмов управления.
3. Программируемый логический контроллер (ПЛК) – системы управления на основе
Программируемые логические контроллеры (ПЛК) широко используются для управления пятиосными позиционерами. ПЛК — это промышленный компьютер, который можно запрограммировать для управления различными процессами и оборудованием. Он состоит из центрального процессора (ЦП), модулей ввода/вывода (I/O) и интерфейса программирования.
Системы управления на базе ПЛК предлагают несколько преимуществ пятиосных позиционеров. Они очень гибки и могут быть легко запрограммированы для выполнения широкого спектра задач. Программирование может осуществляться с использованием релейной логики — простого и интуитивно понятного языка программирования, широко используемого в промышленной автоматизации. Это позволяет операторам быстро модифицировать программу управления для адаптации к различным заготовкам и производственным требованиям.
Кроме того, ПЛК известны своей надежностью и долговечностью. Они предназначены для работы в суровых промышленных условиях и обладают такими характеристиками, как устойчивость к высоким температурам, ударопрочность и защита от электромагнитных помех. Это гарантирует, что система управления может работать непрерывно и без сбоев, сокращая время простоев и повышая производительность.
Системы управления на базе ПЛК также предлагают хорошие коммуникационные возможности. Их можно подключать к другим устройствам, таким как человеко-машинные интерфейсы (HMI), датчики и исполнительные механизмы, через различные протоколы связи, такие как Ethernet, Modbus и Profibus. Это позволяет легко контролировать и управлять пятиосным позиционером из центра, а также интегрировать его с другими системами производственной линии.
4. Карты управления движением
Карты управления движением — это еще один тип системы управления, обычно используемый в пятиосных позиционерах. Карта управления движением — это специализированная плата, предназначенная для управления движением двигателей. Обычно он включает в себя микроконтроллер, драйверы двигателей и интерфейсы для датчиков и других устройств.
Карты управления движением обеспечивают высокопроизводительные возможности управления. Они могут генерировать точные профили движений, такие как линейные, круговые и спиральные движения, с высокой скоростью и точностью. Они также поддерживают расширенные алгоритмы управления, такие как ПИД-регулирование (пропорциональное-интегральное-производное), которое позволяет эффективно уменьшить ошибки и повысить стабильность движения позиционера.
Одним из преимуществ карт управления движением является их компактный размер и высокая степень интеграции. Их можно легко установить внутри пятиосевого позиционера, уменьшая общую площадь системы управления. Кроме того, карты управления движением можно настроить в соответствии с конкретными требованиями различных приложений, что позволяет создать более оптимизированное решение для управления.
Однако для программирования и настройки карт управления движением может потребоваться больше технических знаний, чем для ПЛК. Они также имеют относительно ограниченную пропускную способность ввода-вывода, что может быть недостатком для приложений, требующих большого количества входных и выходных сигналов.
5. Применение – специальные системы управления
В некоторых случаях для пятиосных позиционеров могут потребоваться системы управления, специфичные для конкретного применения. Например, в аэрокосмической промышленности, где важны высокая точность и строгий контроль качества, могут быть разработаны специально разработанные системы управления, отвечающие конкретным требованиям производства компонентов самолетов. Эти системы управления могут включать передовые алгоритмы и технологии, такие как машинное обучение и искусственный интеллект, для оптимизации процесса позиционирования и улучшения качества конечного продукта.
Аналогичным образом, в автомобильной промышленности, где крупносерийное производство является нормой, системы управления могут быть спроектированы так, чтобы максимизировать производительность и эффективность. Они могут включать в себя такие функции, как автоматическое распознавание заготовок, быструю смену инструмента и мониторинг производства в реальном времени.
Как поставщик пятиосных позиционеров, мы предлагаем широкий ассортимент продукции для удовлетворения различных потребностей клиентов. НашL-образный двухпозиционный пятиосевой позиционерподходит для применений, требующих крупногабаритных заготовок и высокоточного позиционирования. Он оснащен современной системой управления с замкнутым контуром и блоком управления на базе ПЛК, обеспечивающим точную и надежную работу.

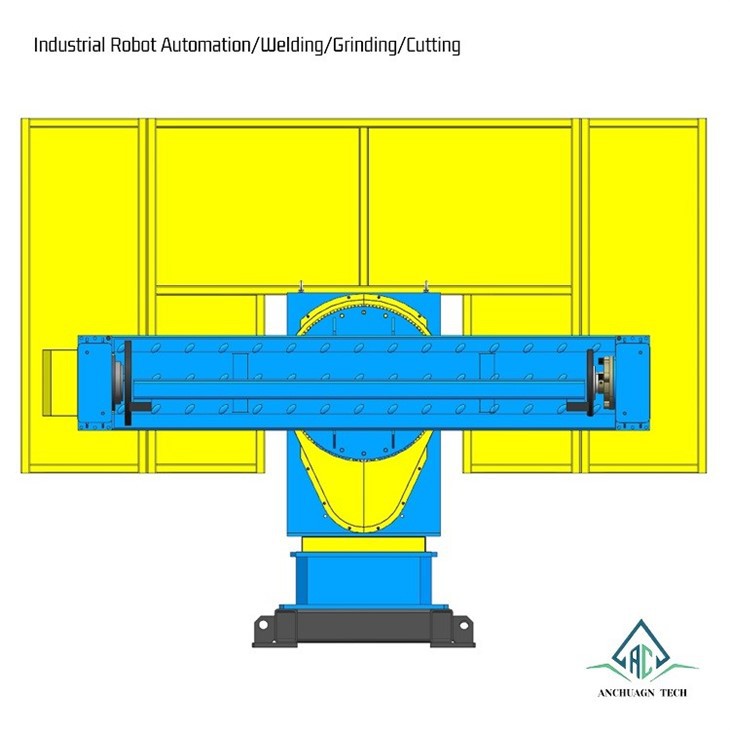

НашДвухпозиционный пятиосевой позиционер типа Cпредназначен для применений, где пространство ограничено. Он имеет компактный дизайн и систему управления на основе карты управления движением, обеспечивающую высокоскоростное и точное управление движением.
Для применений, требующих крупносерийного производства и быстрой смены заготовок, нашиПятиосевой вращающийся четырехпозиционный флип-позиционерэто идеальный выбор. Он оснащен передовой системой управления для конкретного применения, которая может оптимизировать производственный процесс и повысить эффективность.
Если вы заинтересованы в наших пятиосных позиционерах или у вас есть какие-либо вопросы о системах управления, используемых в этих машинах, пожалуйста, свяжитесь с нами для приобретения и дальнейшего обсуждения. Мы стремимся предоставить вам лучшие решения и услуги для удовлетворения ваших промышленных потребностей.
Ссылки
- «Справочник по промышленной автоматизации», John Wiley & Sons, Inc.
- «Технология управления движением», Elsevier Inc.
- «Разработка систем управления», Prentice Hall Inc.
